Modul in care sunt amplasate spatiile de depozitare si de prelucrare prin frig, precum si spatiile anexe, sunt deosebit de importante pentru proiectarea frigoriferului.

Diferentele de temperatura dintre spatiile frigorifice trebuie sa fie minime, in vederea reducerii necesarului de frig, respectiv pentru diminuarea puterii frigorifice a instalatiei de racire aferente.

Dispunerea spatiilor racite impreuna cu culoarele necesare circulatiei produselor, se va realiza intr-o forma cat mai apropiata de un patrat. Astfel patrunderile de caldura dinspre exterior spre spatiile racite vor fi minime.

Sectiile de prelucrare prin frig a produselor se vor amplasa avand in vedere cateva aspecte particulare:

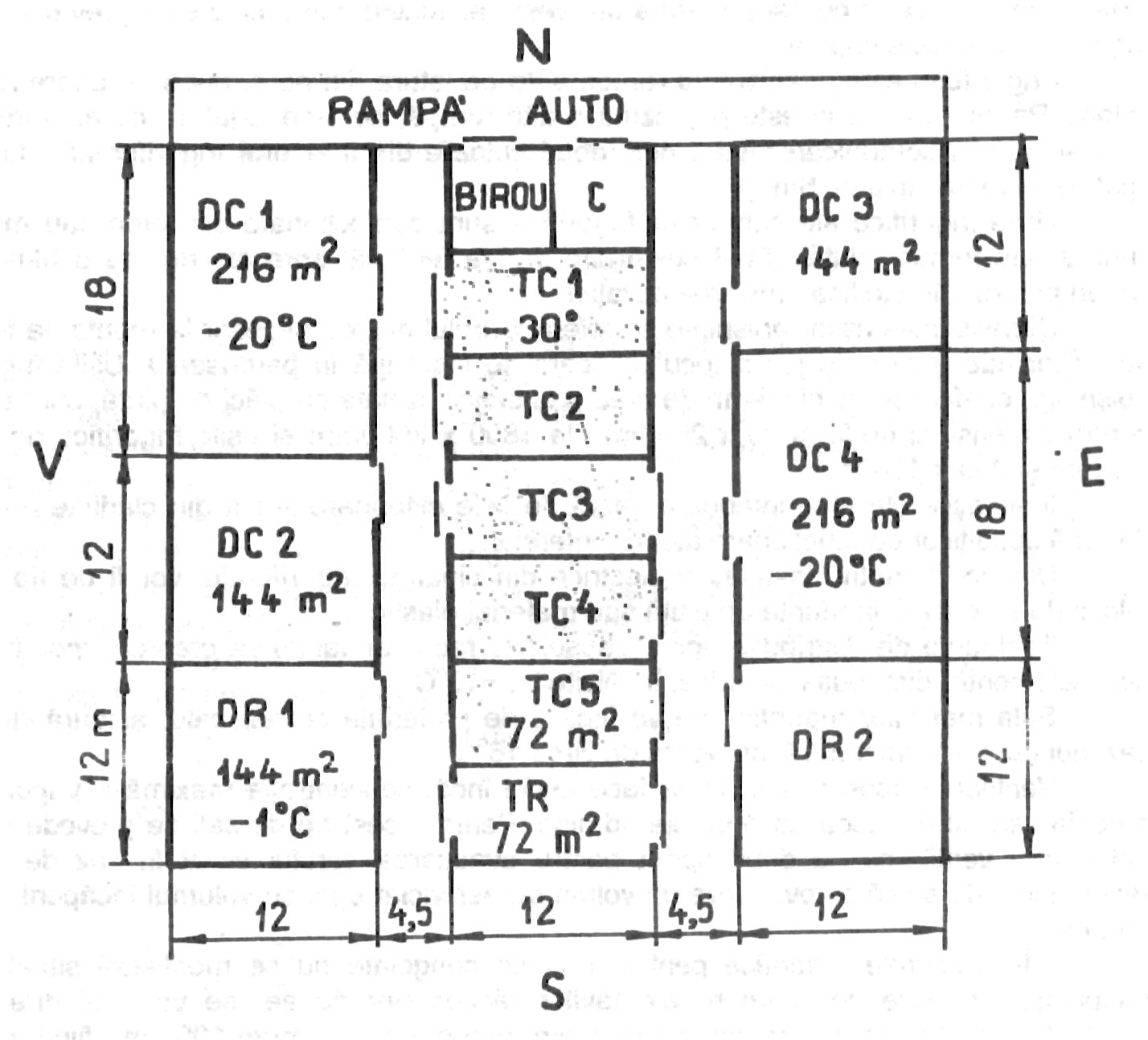

Un exemplu de amplasament pentru un depozit frigorific este prezentat in imagine:

- Exemplu de amplasament pentru un frigorifer

Accesul la frigorifer se va asigura prin amplasarea cat mai aproapiata de caile de comunicatii (sosea si cale ferata). Se recomanda ca rampa auto si rampa C.F. sa fie amplasate pe laturi opuse ale depozitului frigorific, si sa fie acoperite. Copertinele de acoperire vor fi mai late decat rampele cu minim 30cm.

Mecanizarea transportului intern se va asigura printr-un amplasament al frigoriferului astfel incat sa permita manevre usoare si cat mai putine, atat pe orizontala cat si pe verticala.

Culoarele se dimensioneaza in functie de necesitatile tehnologice si de mijloacele de transport utilizate. In cazul stivuirii mecanizate, latimea culoarelor de circulatie este cuprinsa intre 3…5m.

Usile frigorifice ale spatiilor racite se construiesc din lemn sau metal si sunt izolate termic. Constructia usilor trebuie sa prevada o bariera de vapori pe partea exterioara (calda) a usilor, astfel incat sa fie impiedicata umezirea izolatiei. Este util ca toate caturile usilor sa fie prevazute cu rezistente electrice montate in teci de protectie. Astfel este posibila degivrarea usilor si se impiedica blocarea acestora in pozitia inchis prin inghetare, respectiv se elimina situatiile in care datorita depunerilor de gheata usile nu se pot inchide etans.

Instalatiile electrice din cladirea frigoriferului vor fi de tip etans. Pentru a minimiza degajarile de caldura din spatiile frigorifice se vor utiliza cabluri in manta din pluta sau material plastic. Tablourile de distributie a energiei electrice vor fi de constructie speciala (capsulate) si se recomanda amplasarea intr-o camera speciala incalzita la +15°C.

Sala masinilor se va incalzi de preferinta cu aer cald, asigurandu-se in sezonul rece temperaturi de minim 16°C. Ventilarea acestor sali se realizeaza astfel incat concentratia maxima a vaporilor de amoniac sa nu depaseasca nici in caz de avarie limitele admise. Ventilatoarele trebuie sa poata evacua un volum de aer viciat egal cu volumul salii masinilor in 3…5 min.

Evacuarea apei provenite din degivrarea racitoarelor de aer din spatiile frigorifice pentru produse congelate, se va realiza fara amplasarea de sifoane, care sunt interzise in aceste spatii. Tevile de scurgere ale racitoarelor se vor goli direct prin conducte de diametru mare (min. 100mm) pentru a permite evacuarea bucatilor de gheata sau zapada. Daca distantele parcurse de tevile de golire, prin spatii aflate la temperaturi sub 0°C sunt mari, atunci aceste tevi se vor prevedea cu sisteme de prevenire a inghetarii, prin incalzire electrica sau cu fluide calde.
