Alegerea vaporizatorului

Pentru alegerea vaporizatorului instalatiei frigorifice, trebuie cunoscute ca marimi de intrare puterea frigorifica si regimul de temperaturi in care va lucra aparatul.

Scopul calculului de alegere a vaporizatorului este determinarea produsului dintre coeficientul global de transfer termic si suprafata aparatului. Programul CoolPack noteaza acest produs prin UA. Daca se cunoaste acest parametru, prin inmultirea cu diferenta de temperatura se poate obtine puterea frigorifica.

In imaginile urmatoare sunt prezentata doua portiuni dintr-un catalog de vaporizatoare:

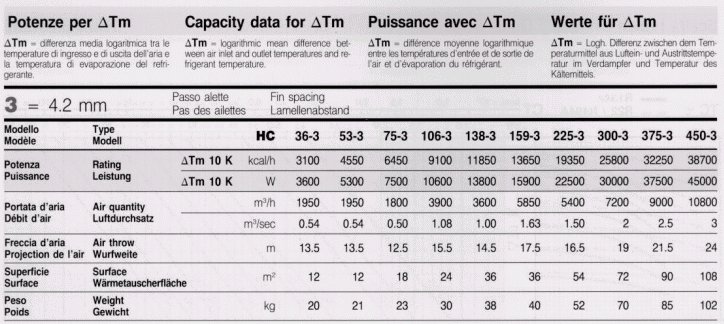

Catalog pentru alegerea vaporizatorului - capacitate

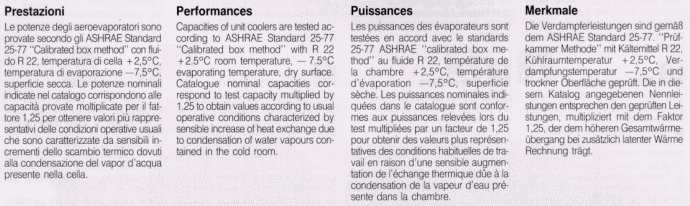

Catalog pentru alegerea vaporizatorului - performante

Din imaginea anterioara se observa ca puterea frigorifica din tabelul anterior corespunde unor conditii precise din timpul determinarilor experimentale (temperatura din incinta racita, temperatura de vaporizare, starea suprafetei de transfer termic, sau agentul frigorific). Este evident ca in conditii de lucru diferite, vaporizatoarele din catalog vor asigura alte puteri frigorifice.

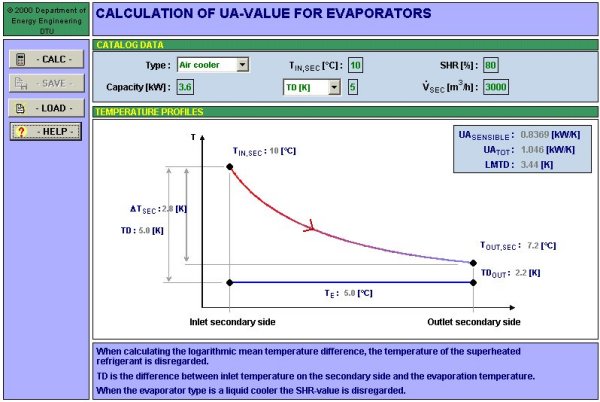

Interfata modulului pentru calculul vaporizatorului este prezentata in imagine.


Interfata programului pentru alegerea vaporizatorului

Practic interfata este compusa din doua ferestre: una pentru introducerea datelor de intrare, iar cealalta pentru vizualizarea regimului de temperaturi.

Fereastra "date din catalog" sau date de intrare, prezentata in imagine, permite introducerea urmatoarelor date de intrare:


Fereastra "date din catalog"
- Type este tipul vaporizatorului si poate sa fie unul dintre urmatoarele doua:
- Air cooler - racitor de aer;
- Water cooler - racitor de apa;
- Capacity [kW] este puterea frigorifica;
- TIN,SEC [°C] este temperatura de intrare pentru agentul secundar (aerul sau apa, in functie de tipul vaporizatorului);
- TD [K] este diferenta dintre temperatura la intrare a agentului secundar si temperatura de vaporizare, iar aceasta marime poate sa fie inlocuita prin una din urmatoarele doua marimi:
- TE [°C] este temperatura de vaporizare, sau;
- LMTD [K] este diferenta medie logaritmica de temperatura pentru vaporizator;
- SHR [%] "Sensible heat ratio" este raportul dintre caldura sensibila si caldura totala extrasa (are semnificatie numai in cazul racitoarelor de apa, desi se poate introduce o valoare diferita de 100% pentru ambele tipuri de racitoare);
- [m3/h] este debitul volumic de agent secundar (aer sau apa, in functie de tipul vaporizatorului).

Fereastra "regimul termic" al vaporizatorului, prezentata in imagine, este destinata afisarii valorilor calculate pentru:

- Temperaturile neintroduse ca date de intrare;
- Elementele de alegere a vaporizatorului:
- UASENSIBLE [kW/K] este produsul UA, corespunzator fractiei din puterea frigorifica corespunzatoare caldurii sensibile extrase de la aer (aceasta marime are sens numai in cazul racitoarelor de aer, desi este afisata si in cazul racitoarelor de apa);
- UATOT [kW/K] este produsul UA, corespunzator intregii puteri frigorifice;
- LMTD [K] este valoarea calculata pentru diferenta medie logaritmica de temperatura.

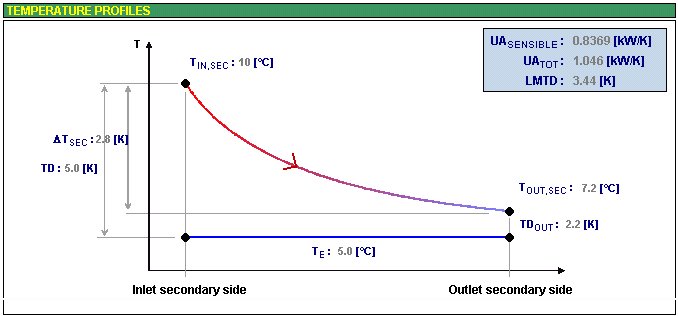

Fereastra "regimul termic"

"Inlet secondary side" are semnificatia "intrare pentru agentul secundar", iar "outlet secondary side" are semnificatia "iesire pentru agentul secundar".
