Racirea si uscarea aerului umed

Ca un instrument ajutator pentru calculul racitoarelor de aer, poate fi utilizat modulul programului CoolPack "Cooling and dehumidification of moist air", a carui interfata este prezentata in imagine.

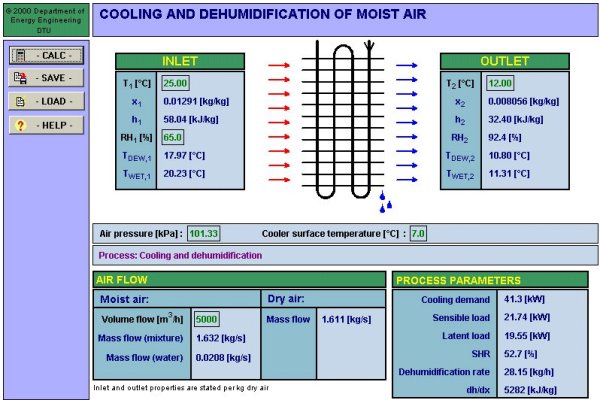

Interfata programului pentru calculul racirii si uscarii aerului

Programul permite determinarea puterii frigorifice necesare, respectiv a raportului SHR.

Scopul programului este de a calcula parametrii aerului umed in starile de intrare si iesire in si din racitorul de aer, respectiv de a calcula parametrii termofizici ai procesului de transfer termic si de masa.

Programul calculeaza procesul de curgere a aerului umed peste o suprafata de transfer termic avand temperatura cunoscuta. Se pot efectua calcule numai pentru temperaturi pozitive ale suprafetei de transfer termic.

In continuare sunt descrise ferestrele componente ale interfetei programului.

Fereastrele "inlet" - "intrare" si "outlet" - "iesire" cuprind urmatorii parametri:

- T [°C] este temperatura aerului umed la intrare;
- RH [%] este umiditatea relativa a aerului la intrare;
- x [kg/kg] este umiditatea absoluta a aerului la intrare;
- h [kJ/kg] este entalpia specifica a aerului umed la intrare;
- TDEW [°C] este temperatura punctului de roua a aerului umed la intrare;
- TWET [°C] este temperatura termometrului umed la intrare.

Fereastrele "inlet" - "intrare" si "outlet" - "iesire"

Fereastra "parametri" permite introducerea a doi parametri importanti:

- Air pressure [kPa] este presiunea aerului umed care curge peste suprafata de transfer termic;
- Cooler surface temperature [°C] este temperatura suprafetei racitorului de aer, care trebuie sa fie pozitiva, dar poate sa fie si mai mare decat temperatura punctului de roua.

Fereastra "proces" are scopul de a indica tipul procesului termofizic de curgere a aerului peste suprafata de transfer termic. Sunt posibile doua tipuri de procese:

- Cooling and dehumidification - racire si uscare, atunci cand temperatura suprafetei este mai mica decat temperatura punctului de roua;
- Cooling without dehumidification - racire fara uscare, atunci cand temperatura suprafetei este mai mare decat temperatura punctului de roua.
Ferestrele "parametri" si "proces"

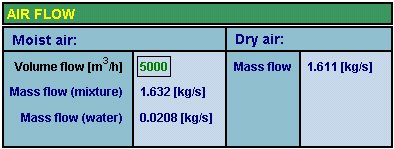

Fereastra "air flow" - "curgere" contine urmatoarele elemente:

- Volume flow [m3/h] este debitul volumic de aer umed;
- Mass flow (mixture) [kg/s] este debitul masic de aer umed;
- Mass flow (water) [kg/s] este debitul masic de umiditate care condenseaza;
- Mass flow (dry air) [kg/s] este debitul masic de aer uscat.

Fereastra "process parameters" - "parametrii procesului" afiseaza urmatoarele determinate prin calcul:

- Cooling demand [kW] este puterea frigorifica necesara pentru realizarea procesului;
- Sensible load [kW] este sarcina termica sensibila, corespunzatoare racirii aerului prin scaderea temperaturii acestuia;
- Latent load [kW] este sarcina termica latenta, corespunzatoare condensarii umiditatii;
- SHR [%] (Sensible heat ratio) este raportul dintre sarcina termica sensibila si puterea frigorifica totala;
- Dehumidification rate [kg/h] este gradul de uscare a aerului;
- dh/dx [kJ/kg] este raportul de termoumidificare a aerului, care da si directia procesului in diagrama h-x a aerului umed.
Ferestrele "curgere" si "parametrii procesului"

Toate marimile specifice ale aerului umed sunt raportate la un kilogram de aer uscat.
