In figura este reprezentat un agregat pentru conditionarea aerului pe timp de vara, cu recirulare partiala.

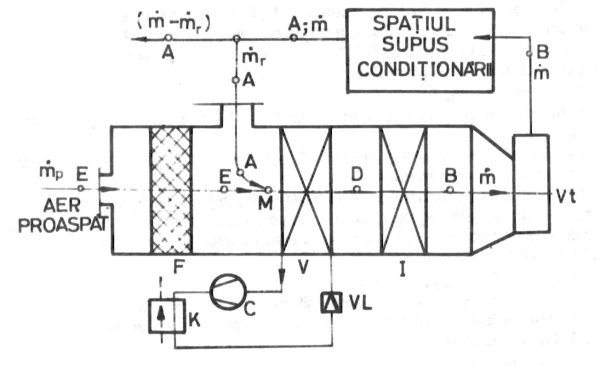

Schema aparatului de conditionare a aerului pe timp de vara,
cu recirculare partiala.
F - filtru, V - vaporizator, C - compresor, K - condensator,
VL - ventil de laminare, I - incalzitor, Vt - ventilator

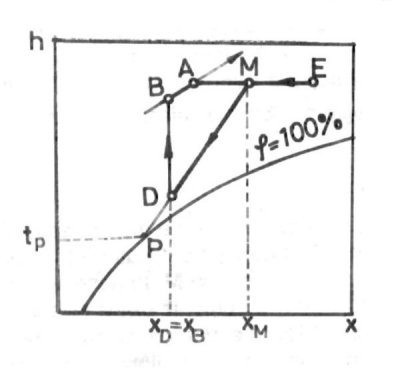

Procesele de lucru pot fi reprezentate in diagrama h-x, ca in figura.
Reprezentarea in diagrama h-x a procesului de conditionare a aerului pe timp de vara
- A reprezinta starea aerului recirculat provenit din spatiul conditionat, iar E este starea aerului exterior;
- Aerul tratat in aparatul de conditionare, care se introduce in incinta, avand starea B, trebuie sa preia degajarile de caldura [kW] si de umiditate [kg/s];
- Directia procesului suferit de aer in incinta este data de raportul de termoumidificare ;
- Prin punctul A se traseaza dreapta avand raportul de termoumidificare e
V, iar punctul B se fixeaza pe aceasta dreapta, adoptandu-se o anumita diferenta de temperatura fata de starea A;
- Aerul recirculat A se amesteca cu aerul proaspat E si rezulta starea de amestec M;
- De regula xM>xB, deci aerul va trebui sa fie uscat;
- Pe verticala din B, se fixeaza starea D avand xD=xB si jD=90…95%;
- Se uneste M cu D, iar apoi se prelungeste acest segment pana la intersectia cu j=100%, rezultand starea P, avand temperatura tP;
- Circuland aerul cu starea M peste o suprafata rece avand temperatura tP, se va obtine procesul de racire si uscare MD;
- Temperatura suprafetei tP se asigura cu o instalatie frigorifica, a carei temperatura de vaporizare va fi t0<tP;
- Ultimul proces din aparatul de conditionare va fi incalzirea finala DB.
Calculul agregatului de conditionare a aerului pe timp de vara se efectueaza asemanator cu cel a agregatului de conditionare a aerului pe timp de iarna, cu observatia ca pe timp de vara nu este necesara umidificarea.
