Alegerea conductelor pentru lichid

Pentru dimensionarea conductelor de curgere a lichidului se poate utiliza modulul "Pressure drop and heat transfer for liquid flow in pipes" - "Caderea de presiune si transferul termic la curgerea vaporilor prin conducte" a carui interfata este prezentata in imagine.

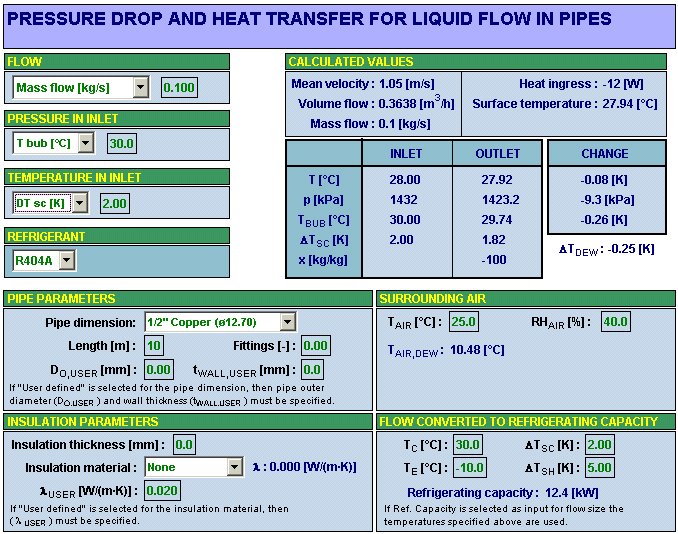

Interfata programului pentru calculul conductelor de lichid

Interfata este realizata din aceleasi ferestre care au fost prezentate in paragraful privind alegerea conductelor pentru vapori.

Singurele diferente provin din faptul ca in fereastra "pressure in inlet" - "presiunea in conducta", temperatura de saturatie este notata aici prin T bub [°C], iar in fereastra "temperature in inlet" - "temperatura in conducta", gradul de supraincalzire de la conductele de vapori este inlocuit prin DT sc [K] care reprezinta gradul de subracire.

Restul parametrilor din celelalte ferestre sunt aceiasi.
