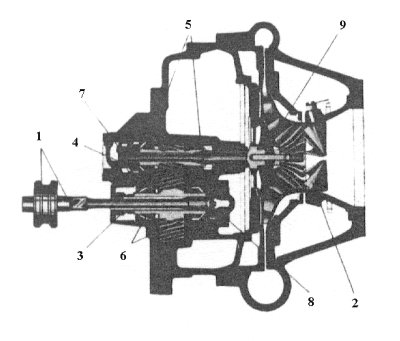

Compresoarele deschise cu multiplicator incorporat au constructia prezentata in figura 1.31.

Fig. 1.31. Compresor centrifugal deschis cu multiplicator incorporat
1 – cuplaj cu bara de torsiune; 2 – dispozitiv de prerotire;
3 – garnitura mecanica; 4 – pinioane multiplicator;5 – palier de turatie mare;
6 – palier de turatie mica; 7 – pompa de ulei de turatie mare;
8 – pompa de ulei de turatie mica; 9 – rotor din aliaj de aluminiu

- Deoarece ansamblul compresor-multiplicator-motor nu este nici economic, nici usor de manevrat, unii constructori au montat multiplicatorul in carter;

- Unul din avantaje este acela ca garnitura mecanica este plasata pe arborele de turatie redusa, care este mai usor de etansat.
