1.5.3. Constructia compresoarelor centrifugale

Masinile utilizate in climatizare sunt realizate in general sub forma unor grupuri care cuprind compresorul, sistemul de antrenare, condensatorul, vaporizatorul, dispozitivul de destindere si aparatele auxiliare.

Un model de rotor pentru compresoarele centrifugale este prezentat in figura 1.27.

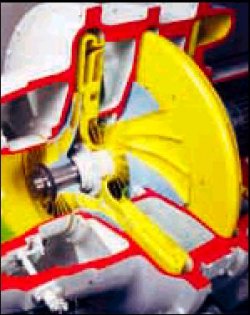

Fig. 1.27. Rotorul unui compresor centrifugal

In figura 1.28 este prezentat modul de compunere a vitezelor intr-un rotor de compresor centrifugal.

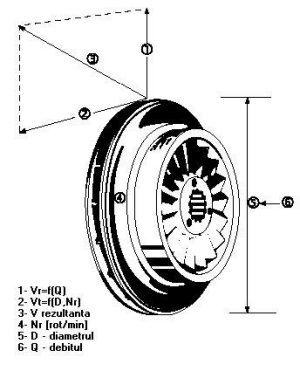

Fig. 1.28. Compunerea vitezelor in rotorul unui compresor centrifugal
1 – viteza radiala; 2 – viteza tangentiala; 3 – viteza rezultanta; 4 – turatia;
5 – diametrul rotorului; 6 - debitul

Compresoarele centrifugale sunt realizate in mai multe variante constructive:
