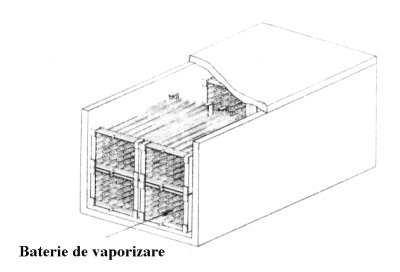

Vaporizatoarele cu serpentine, ca cel din figura 2.60 sunt constituite dintr-un ansamblu de serpentine realizate din otel sau cupru in functie de natura agentului racit. Serpentinele sunt racordate la distribuitoare si colectoare, iar ansamblul format este amplasat intr-un bazin. Circulatia agentului intermediar racit, in vederea omogenizarii temperaturii, este asigurata prin intermediul unor agitatoare verticale. In cazul acumularii de gheata, tevile sunt suficient de departate pentru depunerea a 30…40 mm de gheata, fara unirea cilindrilor de gheata depusa. In plus, sectiunea de curgere ramasa trebuie sa asigure curgerea apei cu o viteza de pana la 0,5 m/s.

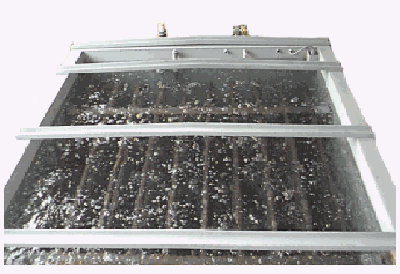

In figura 2.61 este prezentata imaginea unui acumulator de gheata cu vaporizator imersat in functiune.
