2.4.2.3. Condensatoare coaxiale

Aceste tipuri de aparate se utilizeaza in instalatii mici si medii, in special pentru freoni. Se intalnesc in particular in grupuri monobloc pentru racirea aerului, sau apei, unde sunt realizate sub forma de spirala elicoidala, pentru a ocupa mai putin spatiu. Caracteristicile tehnice ale acestor condensatoare sunt in principal urmatoarele:

- apa se incalzeste cu 5…10 ° C;
- temperatura de condensare este cu 3…5 ° C mai mare decat a apei la iesire;
- sarcina termica este de 1…100 kW.

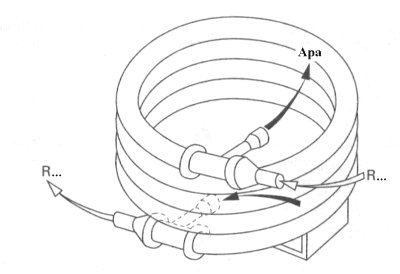

In figura 2.73 este prezentata schema de functionare a unui condensator coaxial.

Fig. 2.73. Schema de principiu a unui condensator coaxial
