2.4.2.1. Condensatoare multitubulare orizontale

Aceste condensatoare, avand constructia de tipul celei prezentate in figura 2.70, sunt cele mai utilizate in instalatii industriale de puteri mari, deoarece prezinta cateva avantaje:

- sunt usor de montat atat in cladiri cat si in exterior;
- permit realizarea unor grupuri preasamblate, ceea ce reduce manopera de montaj pe santier;
- permit curatarea usoara a tevilor.

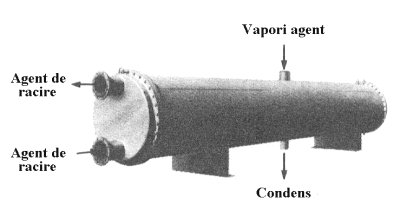

Fig. 2.70. Condensator multitubular orizontal, racit cu apa

O schema a curgerii ageentului frigorific si a apei de racire in condensatoarele multitubulare orizontale este prezentata in figura 2.71.

Fig. 2.71. Schema de curgere intr-un condensator multitubular orizontal

Cateva dintre caracteristicile acestor aparate sunt urmatoarele:

- tevile condensatoarelor pentru amoniac sunt lise si realizate din otel, iar cele ale condensatoarelor pentru freoni sunt realizate din cupru si adesea sunt nervurate;

- vaporii de agent frigorific sunt introdusi in aparat pe la partea superioara, in spatiul dintre tevi si manta, condenseaza pe supratata exterioara a tevilor, iar lichidul acumulat in partea inferioara este evacuat printr-un racord amplasat in aceasta zona;

- apa de racire circula prin tevi, racordul de intrate fiind amplasat in zona inferioara a capacului, iar cel de evacuare in zona superioara, acest tip de circulatie a apei putand sa asigure o usoara subracire a condensului;

- apa se incalzeste in aparat cu 2..3° C in cazul apei de mare, cu 4…6° C in cazul apei industriale recirculate, cu 5…15° C in cazul apei de rau, respectiv cu 10…30° C in cazul apei potabile;

- viteza de curgere a apei prin tevi este de 1,5…3 m/s;

- pentru o viteza medie de curgere a apei (2 m/s), coeficientii de transfer termic sunt de cca. 1500 W/m2K in cazul amoniacului, respectiv 1000 W/m2K in cazul freonilor;

- temperatura de condensare este cu 4…5 ° C mai mare decat temperatura apei la iesirea din condensator.

Pentru puteri frigorifice mici, in locul condensatoarelor multitubulare orizontale se pot utiliza condensatoare te tip teava in teava sau cu serpentina imersata, ca cel din figura 2.72.

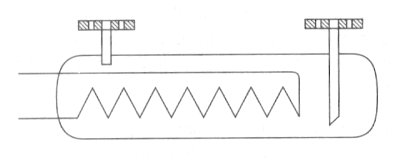

Fig. 2.72. Schema unui condensator cu serpentina imersata
