Condensatoare cu circulatie fortata a aerului

Condensatoarele cu circulatie fortata a aerului sunt cele mai raspandite in instalatii comerciale si industriale, iar curgerea aerului este asigurata de ventilatoare. Aceste aparate prezinta cateva caracteritici particulare importante:

O schema de principiu a curgerii intr-un condensator racit cu aer in curgere fortata, este prezentata in figura 2.66.

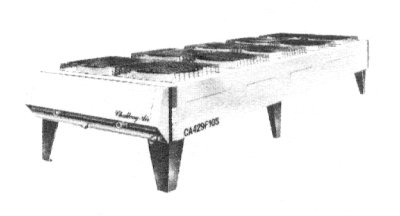

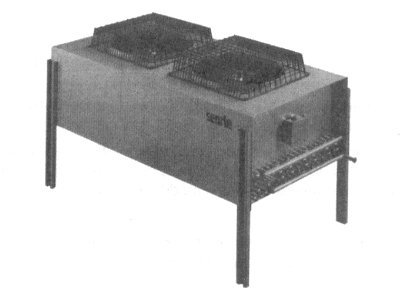

Bateriile de condensare pot sa fie orizontale, ca in figura 2.67 unde aerul este vehiculat de patru ventilatoare, respectiv doua ventilatoare ca in figura 2.68, sau verticale dar indiferent de constructie, prezinta un cadru metalic si un suport pentru ventilatoare.

Ventilatoarele pot sa fie de tip axial sau centrifugal, in cazul celor din urma fiind posibila montarea de conducte pentru evacuarea aerului daca aparatul este montat in interior. Turatia ventilatoarelor trebuie sa fie cat mai redusa, pentru a nu se produce zgomot puternic, de aceea in mod uzual nu se depaseste turatia de 1000 rot/min. Unele ventilatoare prezinta doua turatii in vederea reglarii temperaturii de condensare si a sarcinii termice a condensatorului. Aceste turati pot fi de exemplu 1000 si 500 rot/min.

De obicei, pentru freoni bateriile de condensare au tevi din cupru si aripioare din aluminiu, iar pentru amoniac, au tevi din otel si aripioare tot din din aluminiu.
