Compresoarele ermetice sunt complet incluse intr-o carcasa metalica sudata si etansa care face inaccesibile partile mobile si nu permite interventiile in interior. In figura 1.8 este prezentat un compresor ermetic sectionat, iar in figura 1.9 este prezentat un compresor ermetic nefunctional, montat intr-o carcasa din sticla, pentru a se observa cum se prezinta acest aparat in interior.

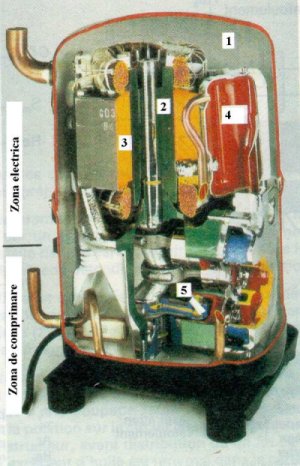

Fig. 1.8. Sectiune printr-un compresor ermetic 1 – capsula etansa; 2 – rotor; 3 – stator; 4 – amortizor de zgomot; 5 – compresor

Fig. 1.9. Compresor ermetic montat intr-o capsula din sticla

In figura 1.10 sunt prezentate cateva parti componente ale unui compresor ermetic.

Fig. 1.10. Elemente componente ale compresoarelor ermetice
