3.1.8. Calculul constructiv

Suprafata interioara de schimb de caldura a aparatului este data de relatia:

     (3.32)

Sectiunea libera de trecere a aerului se determina cu urmatoarea relatie:

     (3.33)

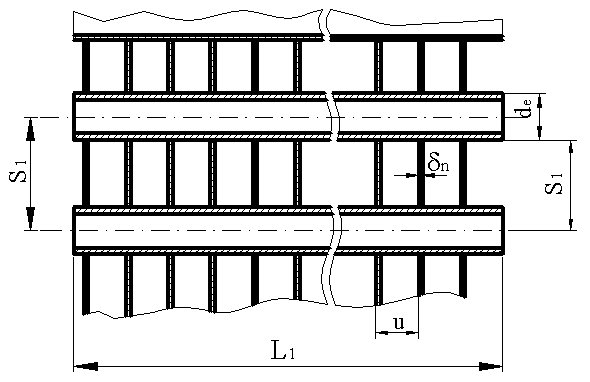

Fig. 3.3 Sectiunea libera de trecere a aerului

Explicitand sectiunea libera de trecere a aerului, din punct de vedere geometric, se determina lungimea tevii dintr-o sectie:

     (3.34)

Lungimea totala a tevilor din aparat este data de relatia:

     (3.35)

Numarul de sectii legate in paralel pe circiutul de aer este un numar intreg (se rotunjeste in plus daca se obtine un numar cu zecimale):

     (3.36)

Cu numarul real de sectii determinat de relatia (3.36), se recalculeaza lungimea reala a tevii dintr-o sectie :

     (3.37)

Se considera raportul:

     (3.38)

unde:

     (3.39)

- reprezinta inaltimea unei sectii;

     (3.40)

- reprezinta lungimea unei sectii;

Inlocuind relatiile (3.39) si (3.40) in ecuatia (3.38) rezulta numarul de tevi orizontale, paralele, dispuse intr-o sectie verticala (se rotunjeste astfel incat sa fie numar intreg):

     (3.41)

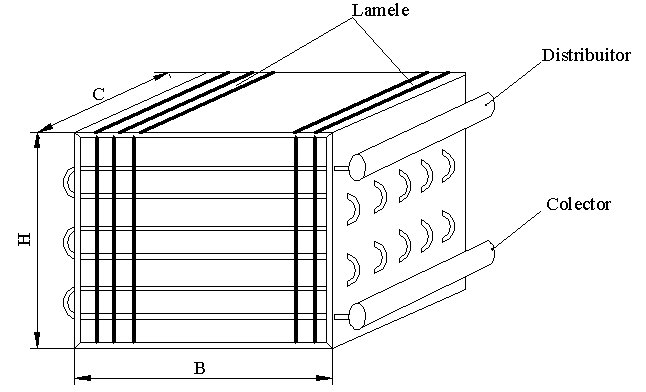

Fig. 3.4 - Cotele aparatului

Latimea unei sectii se calculeaza cu relatia:

     (3.42)

Pentru a determina dimensiunile reale ale carcasei in care sunt introduse sectiile condensatorului (mai putin distribuitorul si colectorul, care, de obicei, sunt amplasate in afara carcasei), se adauga o distanta minima de 12,5 mm considerata din centrul ultimului rand de tevi pana la capatul lamelei (in orice directie), plus 5mm pentru profilul ramei aparatului, rezultand dimensiunile reale ale aparatului: H =inaltimea, B = lungimea, C = latimea.

Fig. 3.5 Profilul unei lamele
